TDR/MUX/mpts 土壤水分、水势、温度、盐分监测系统
TDR/MUX/mpts是一种八通道的TDR测量仪，用于测量孔隙体(尤其是土壤)的水分、盐度(通过体积导电性)、毛细管水压力和温度。该设备配有内部数据记录仪。TDR/MUX/mpts可作为实验室仪表或用于野外监测。配合MIDL-2专用GPRS调制解调器，它包括D-LOG系统，特别为野外监测站设计。至多可连接16台TDR/MUX/mpts单元通过RS485端口连接形成一个测量系统。根据不同配置，可组合成适用于野外的系统或适用于实验室的系统，监测原位土壤或实验室土柱的水分、水势、温度、盐分数据。
主要特点
- 水分精度:±2%，测量电导率精度:±01 S / m，温度精度:±0.5°C和水的毛细管压力精度:±5 hPa
- 多种探头可选：野外FP/mts TDR探头，实验室LP/ms TDR探头，以及专用毛细管压力LP/p和温度LP/t探头
- 8通道TDR探头多路器，可单独校准，可同时连接8个LP/p、8个LP/t探头
- 使用MIDL-2 GPRS调制解调器可以将测量结果上传到FTP服务器
组件及技术参数
|

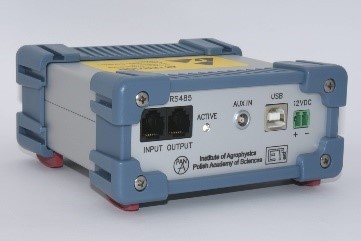

TDR/MUX/mpts 数据采集器 |
|
|
通道数 |
8个通道，可接8个FP/m或FP/mts或LP/ms传感器； 另有一个端口至多可接16个LP/t或LP/p传感器 |
|
校准 |
每个TDR通道和TDR传感器可单独进行校准 |
|
功耗 |
供电6-15VDC，耗电更小 |
|
工作温度 |
0-85℃ |
|
FP/m土壤水分传感器和FP/mts土壤水分、温度、盐分传感器 |
|
|
精度 |
土壤水分含量读数的2%，盐分0.01S/m，温度0.5℃ |
|
传感器 |
2根100mm长，3mm直径不锈钢探针 |
|
测量区域 |
传感器周围直径5cm、高11cm的土柱 |
|
探头体 |
PVC管，直径2cm，长度15-150cm可选 |
|
线缆长度 |
1.5m-6.0m |
|
LP/ms实验室用迷你型土壤水分、盐分传感器 |
|
|
安装孔 |
8mm直径 |
|
传感器 |
2根0.8mm直径不锈钢探针，长53mm |
|
测量区域 |
传感器周围直径5mm、高60mm的圆柱 |
|
线缆 |
1m |
|
LP/p实验室用迷你型土壤张力计 |
|
|
压力膜 |
15mm长、3mm直径陶土杯 |
|
漂移 |
20mbar/月，相对误差：15%，分辨率：1mbar |
|
线缆长度 |
1m |
|
安装孔 |
8mm直径 |
|
LP/t实验室用迷你型土壤温度传感器 |
|
|
测量范围、分辨率、绝对误差 |
-20~60℃、0.01℃、小于0.5℃ |
|
线缆 |
2m |
|
安装孔 |
8mm直径 |
|
土柱金属筒（用于放置土柱样本，安装传感器） |
|
|
规格 |
筒壁厚2.75mm，高100mm，内径55mm |
|
特点 |
筒壁分布有传感器安装孔，用于安装LP/ms和LP/p传感器。安装孔螺旋分布，尽可能减少传感器之间的影响 |
|
MIDL-2 GPRS模块（用于和TDR/MUX/mpts数采一起工作） |
|
通过internet采集TDR/MUX/mpts数采的数据，可通过手机GPRS在线获取，还可以设置用户名、密码对数据进行保护。 |
|
至多接16个TDR/MUX数采，还可通过RS485端口接其他设备 |
生产厂家：波兰 E-Test
